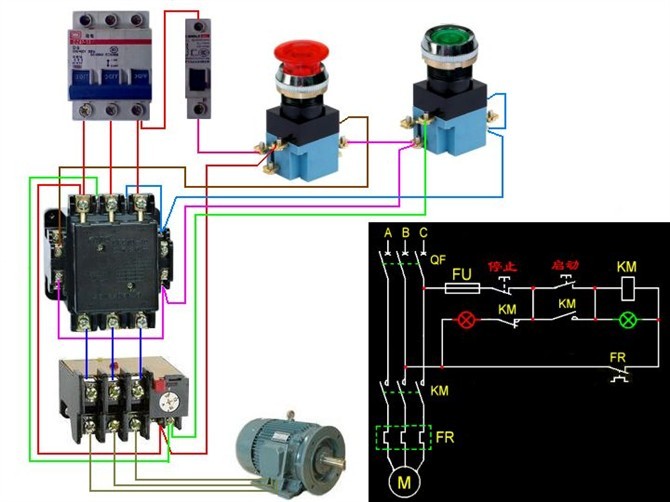

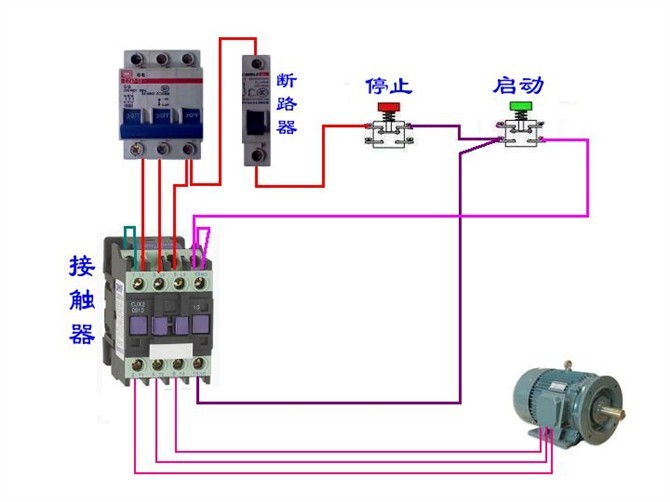

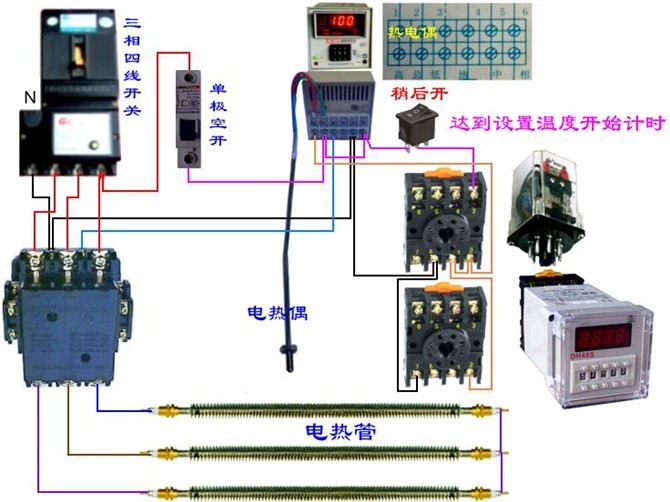

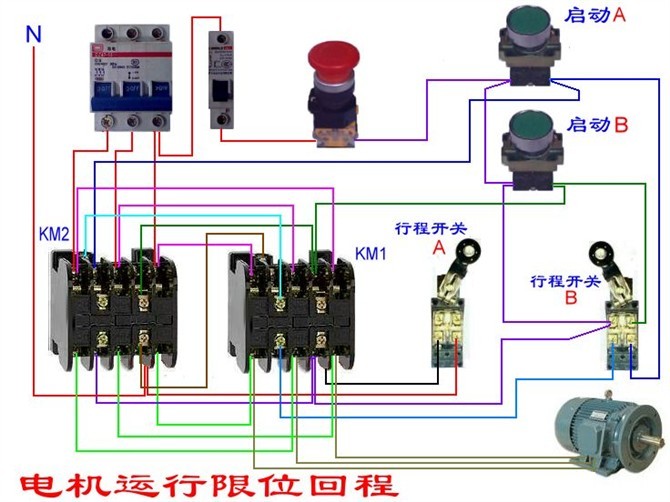

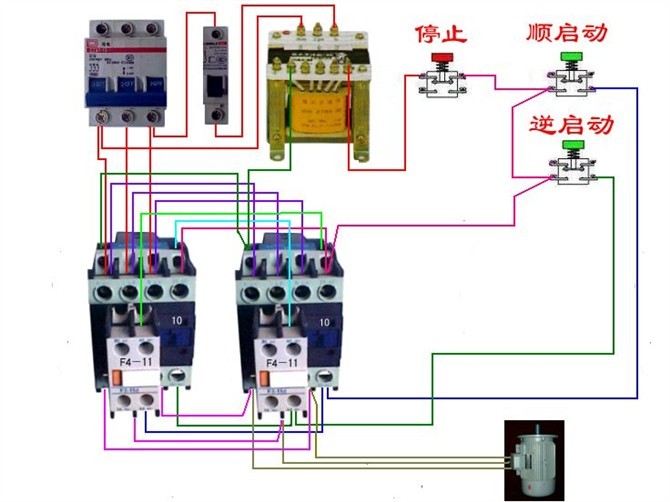

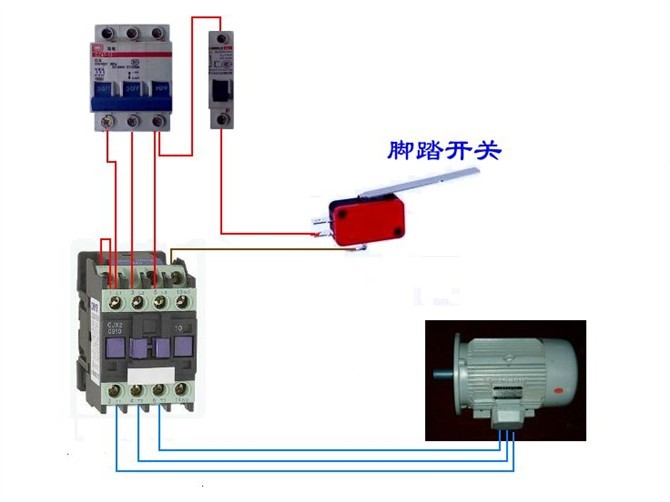

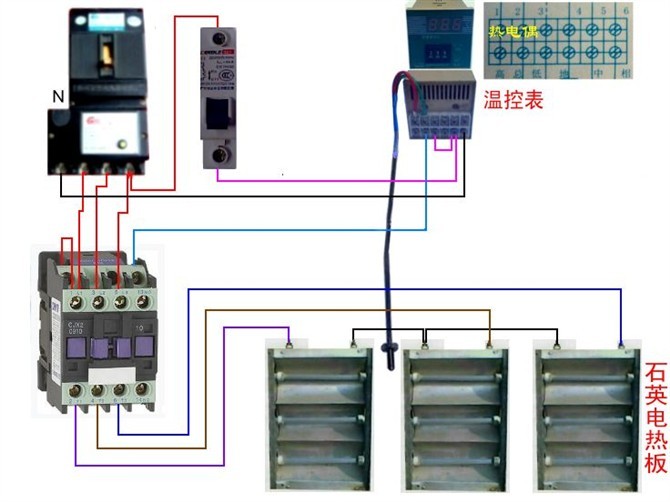

54种电动机电气控制电路接线图

签到天数: 24 天

[LV.4]偶尔看看III

发表于 2012-5-10 19:44:19 | 显示全部楼层 |阅读模式来自中国重庆

三相电动机接线图,电动机接线图,三相电机接线图






















































电动机, 电气, 接线图

评分

参与人数 25	金币 +160	收起理由
啊哥	+ 2	很给力!
xjq75	+ 10
chg1965	+ 2	赞一个!
周铁牛	+ 10
硕果	+ 2	赞一个!
误世人	+ 2	谢谢前辈分享
华强5595	+ 20
JP311668	+ 1	谢谢老师的分享，前辈给我们领航

查看全部评分

相关帖子

PLC视频课程电工基础知识入门

回复

使用道具举报

该用户从未签到

发表于 2012-11-8 15:32:21 | 显示全部楼层来自中国广东佛山

貌似传少了一张，3没有

点评

不错得，学习了，值得收藏，不知道的时候拿出来看看。详情回复发表于 2017-3-12 17:03

太实用了，感谢楼主发帖共享发表于 2017-3-12 17:03

回复支持 5 反对 0

使用道具举报

该用户从未签到

发表于 2013-5-1 09:26:45 | 显示全部楼层来自中国河南郑州

强烈支持下！！！

回复支持 1 反对 1

使用道具举报

该用户从未签到

发表于 2013-4-1 21:04:10 | 显示全部楼层来自中国吉林长春

恩好资料顶一个呵呵呵

回复支持 1 反对 0

使用道具举报

签到天数: 16 天

[LV.4]偶尔看看III

发表于 2013-4-2 11:57:59 | 显示全部楼层来自中国浙江杭州

:)顶一个！

回复支持 1 反对 0

使用道具举报

该用户从未签到

发表于 2013-4-7 17:17:52 | 显示全部楼层来自中国广东东莞

顶！顶！顶！

回复支持 1 反对 0

使用道具举报

该用户从未签到

发表于 2013-4-8 15:48:34 | 显示全部楼层来自中国广东东莞

;P这个留着了，以后可以常来出来看看

点评

很受用呀，解决很多问题，留下多多复习复习，发表于 2018-1-31 13:10

特别好详情回复发表于 2015-10-28 12:20

评分

参与人数 1	金币 +1	收起理由
奔跑的五花肉	+ 1

查看全部评分

回复支持 1 反对 0

使用道具举报

签到天数: 917 天

[LV.10]以坛为家III

发表于 2017-12-19 09:09:52 | 显示全部楼层来自中国吉林通化

谢谢楼主无私分享{:biggrin:}

回复支持 1 反对 0

使用道具举报

该用户从未签到

发表于 2013-4-9 09:40:56 | 显示全部楼层来自中国广东广州

难得这么齐全，赞一个

回复支持 1 反对 0

使用道具举报

该用户从未签到

发表于 2012-11-18 16:09:59 | 显示全部楼层来自中国广东东莞

很直观的实物图，在配上线路图就完美了！

回复支持反对

使用道具举报

该用户从未签到

发表于 2012-11-20 20:13:32 | 显示全部楼层来自中国湖南湘潭

非常不错的接线图。很是给力。顶一个！！！但是其中好像缺少图3哟！！！

回复支持反对

使用道具举报

该用户从未签到

发表于 2013-5-3 13:05:15 | 显示全部楼层来自中国浙江杭州

很管用啊，好多能用上

回复支持反对

使用道具举报
